中央循环管式蒸发器是一种广泛应用于化工、食品、制药等行业的蒸发设备，其结构紧凑、传热效率高，尤其适用于处理易结垢或热敏性物料。本文将通过动画演示的视角，详细解析其工作原理。
一、设备结构概述
中央循环管式蒸发器主要由加热室和蒸发室组成。加热室内设有一束垂直加热管，中央有一根直径较大的循环管（通常为加热管总截面积的40%～100%）。加热管束和循环管均置于圆筒形外壳内，管间通入加热蒸汽，管内为待浓缩的溶液。蒸发室位于加热室上方，用于分离二次蒸汽和液滴。
二、工作原理动画演示

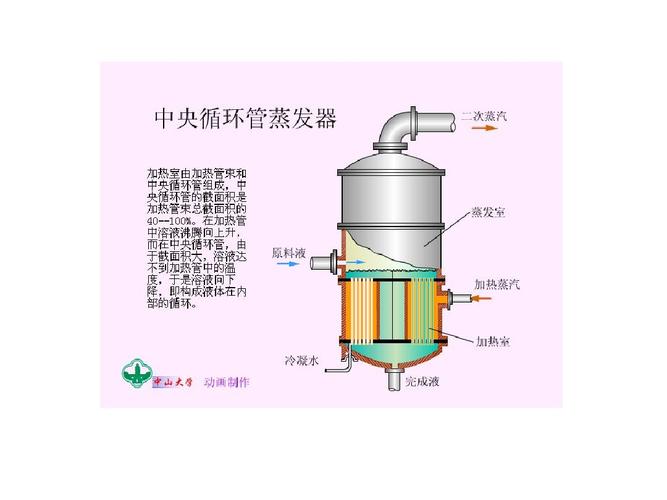

在动画演示中，我们可以直观地看到以下过程：
- 溶液加入：原料液从蒸发器底部或循环管底部进入，充满加热管和循环管。
- 加热蒸汽引入：加热蒸汽在管间流动，通过管壁将热量传递给管内的溶液。
- 溶液受热沸腾：加热管内的溶液受热后温度升高，迅速沸腾，产生大量气泡。由于加热管直径较小，管内溶液含气量高，密度显著降低，形成汽液混合物。
- 自然循环形成：中央循环管直径大，管内溶液含气量少，密度较大。这样，加热管内汽液混合物的密度小于中央循环管内溶液的密度，产生密度差。在密度差的作用下，溶液从中央循环管向下流动，经底部进入加热管，受热后向上流动，形成自然循环。
- 汽液分离：汽液混合物上升进入蒸发室，由于空间突然扩大，流速降低，蒸汽与液体分离。二次蒸汽从顶部排出，浓缩液沿中央循环管或其它路径回流至加热室底部，继续循环。
- 浓缩液排出：当溶液达到指定浓度后，从蒸发器底部排出，完成蒸发浓缩过程。
三、动画演示要点
动画演示应突出以下关键点：
- 用颜色或粒子表示溶液在中央循环管和加热管中的流动方向；
- 显示加热管内的气泡生成和上升过程；
- 表现密度差驱动的自然循环；
- 展示蒸发室中汽液分离及二次蒸汽排出；
- 标注各部件名称和物料流向。
四、技术特点与优势
- 结构简单，制造方便，投资成本低；
- 自然循环，无需额外动力，操作费用低；
- 传热效率较高，适用于粘度不大、易结垢的物料；
- 循环速度较低，对热敏性物料可能不利，但通过优化设计可改善。
五、应用实例
中央循环管式蒸发器常用于烧碱、硫酸钠、有机酸等溶液的浓缩，以及食品工业中牛奶、果汁的浓缩。动画演示有助于操作人员理解内部流动与传热机制，优化操作参数。
六、结论
通过动画演示，可以清晰展示中央循环管式蒸发器的自然循环工作原理和汽液分离过程。该设备凭借其独特的结构，在蒸发浓缩领域发挥着重要作用。理解其工作原理，对于正确选型、操作和维护具有重要意义。
